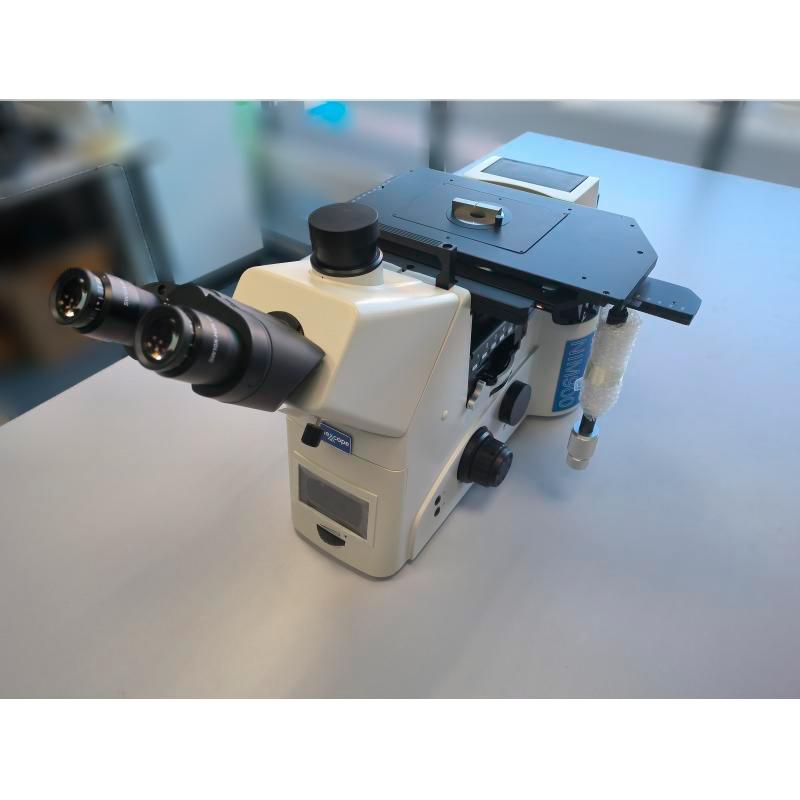

Инвертированный металлографический микроскоп Nexcope NIM 920
Nexcope NIM 920 — высокоточный инвертированный микроскоп, предназначенный для неразрушающего анализа микроструктуры металлических и непрозрачных образцов. Он идеально подходит для задач промышленной инспекции, металлографии, контроля сварных соединений, а также для научных и учебных лабораторий.
Модель объединяет профессиональную оптическую систему с LED-подсветкой отражённого света и интегрированной цифровой инфраструктурой — в зависимости от конфигурации, в неё может входить встроенный LCD-экран, цифровая камера, а также кодированная или моторизованная система управления.
Назначение и сферы применения

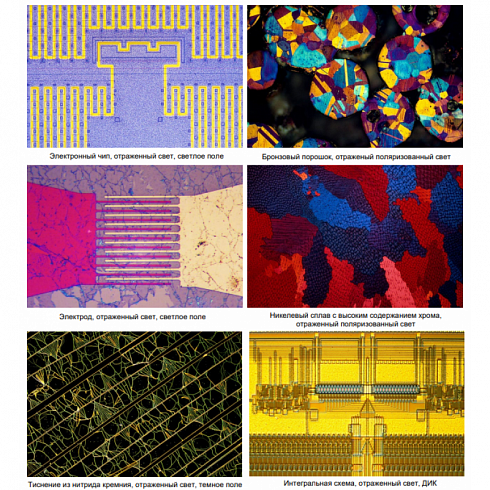

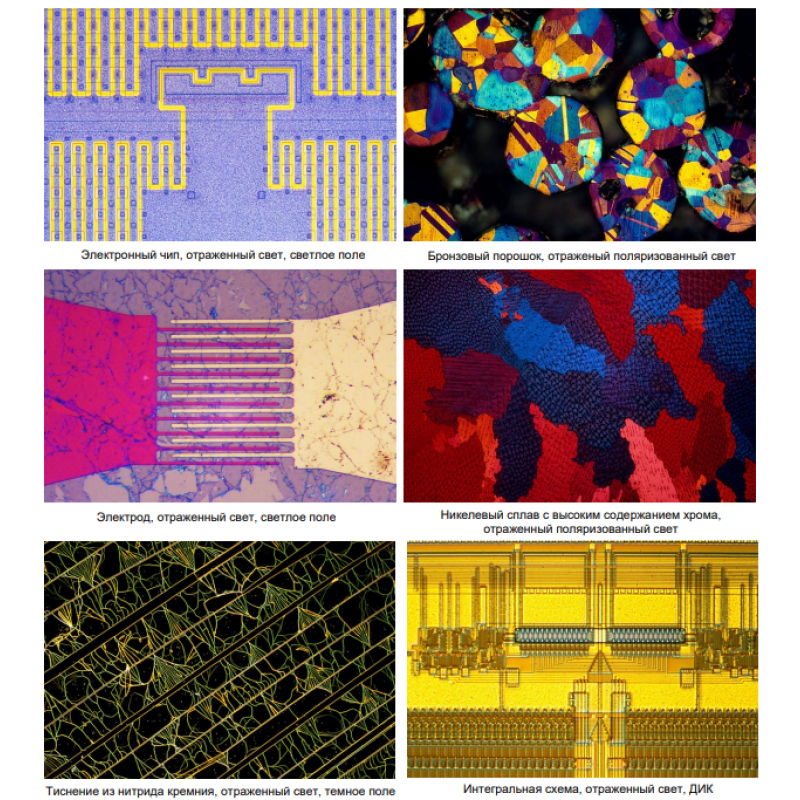

- - Исследование микроструктуры металлов, сплавов, покрытий
- - Контроль качества сварных швов, термообработки и поверхностей
- - Обнаружение дефектов — трещин, пористости, включений
- - Документирование исследований с возможностью съёмки и экспорта
- - Учебные и демонстрационные цели в лабораториях и ВУЗах
Инвертированная оптическая система
Оптическая схема построена на базе платформы NIS60 с коррекцией на бесконечность, обеспечивая высокую чёткость и цветопередачу. Такая система позволяет исследовать крупногабаритные образцы без необходимости предварительного разрушения или разрезания.
Подсветка и освещение
Используется мощный, стабильный источник отражённого света:
- - Галоген Kohler 12 В 100 Вт (в ручной версии)
- - LED 5 Вт, регулируемый (в кодированной версии)

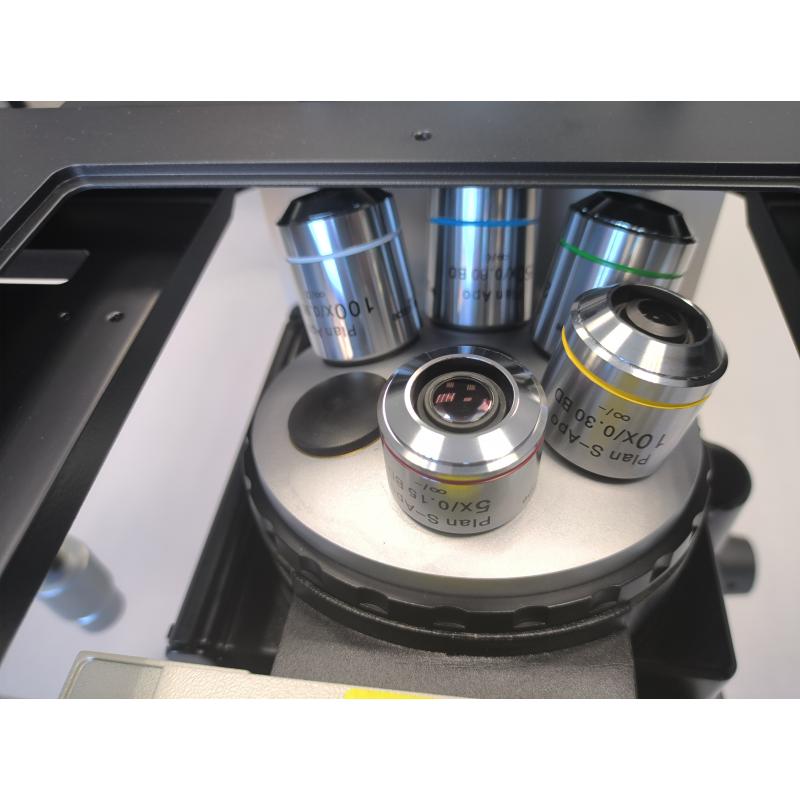

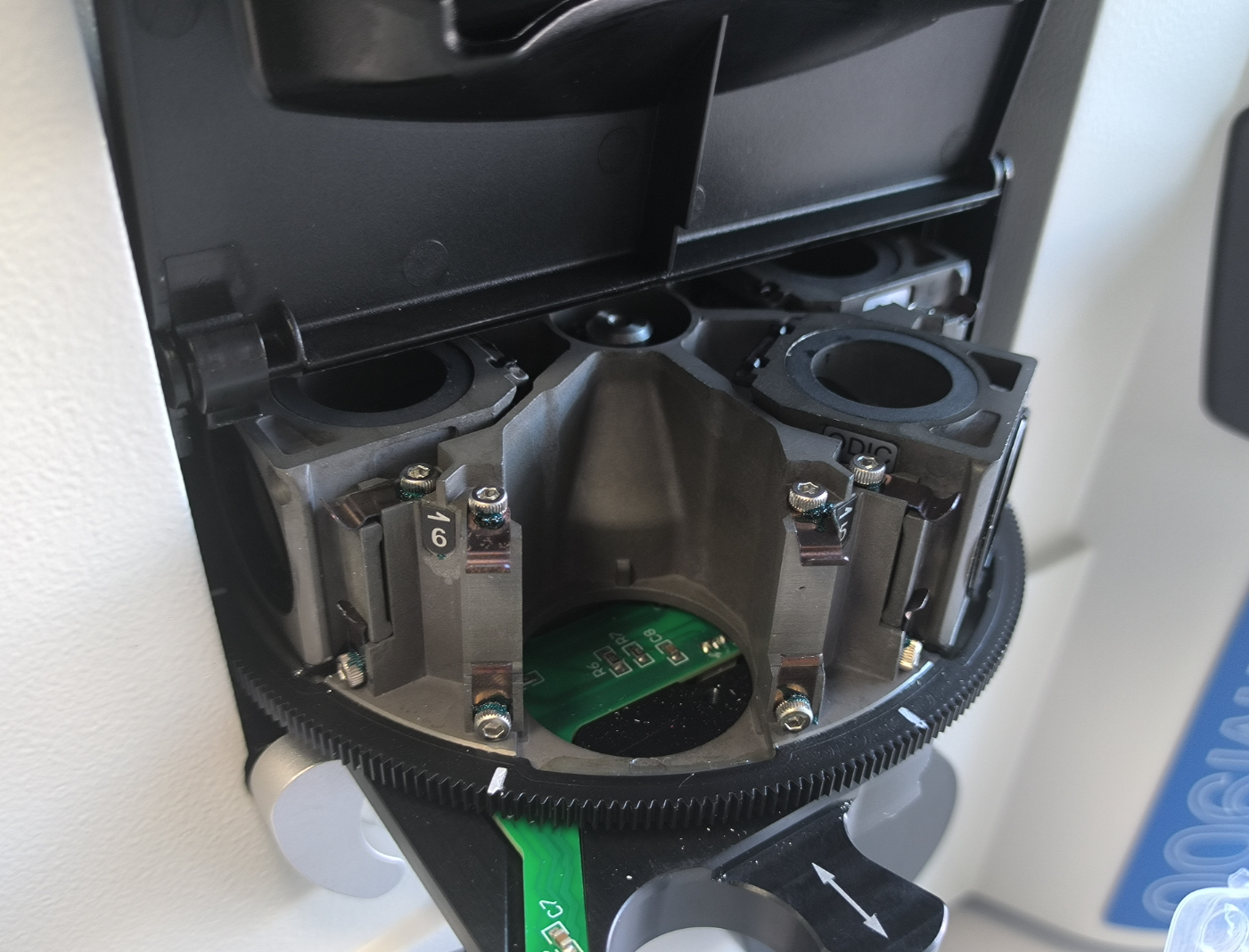

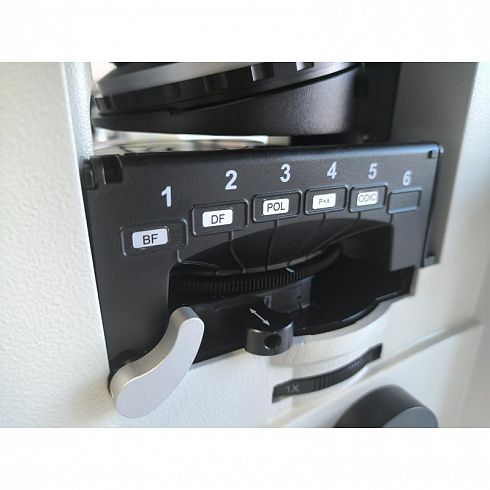

Универсальная турель объективов
Используется встроенная объективная турель на 6 гнёзд, расположенная под предметным столиком. Возможна установка объективов типа Plan Semi-APO и Plan APO с различными рабочими расстояниями. Турель позволяет быстро переключаться между объективами разной кратности, а также поддерживает внедрение DIC-призм и поляризаторов.

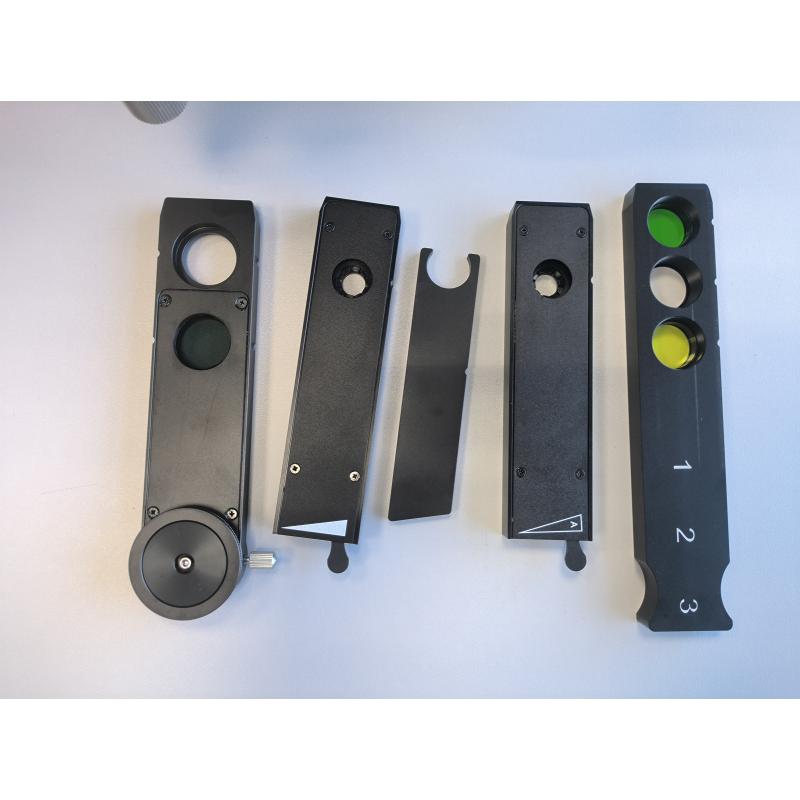

- - Поддержка DIC-контрастирования (опция)
- - Переключение 1.0x и 1.5x для изменения масштаба без смены объектива
Прецизионный механический столик
Модель оснащена трёхосевым XY-столиком размером 340×230 мм с диапазоном перемещения 130×85 мм. Столик устойчив к нагрузке и плавно перемещается даже при весе массивных образцов.
- - XY-ось с микрометрической настройкой
- - Высокая стабильность и жёсткость конструкции

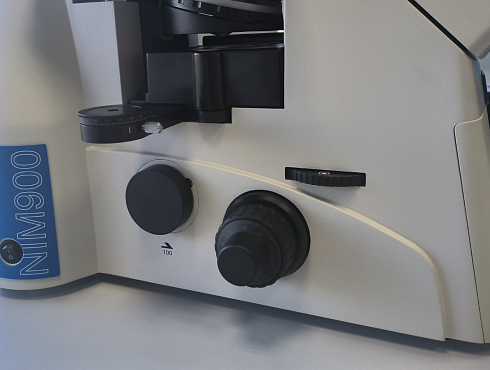

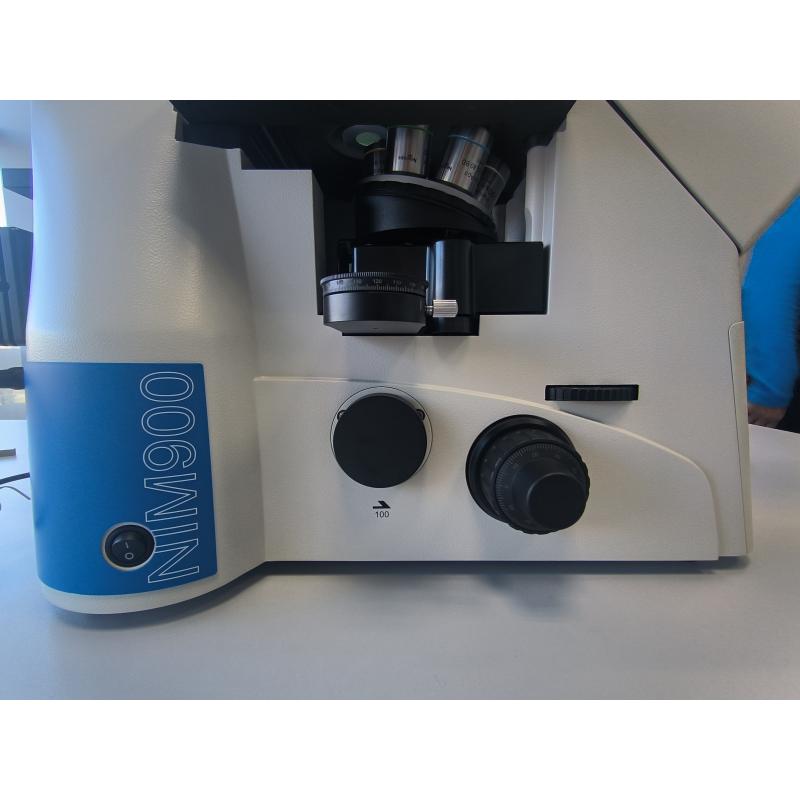

Фокусировочный механизм
Фокусировка осуществляется при помощи коаксиального узла грубой и точной настройки, с диапазоном перемещения до 9 мм (вверх — 2 мм, вниз — 7 мм). Поворотные ручки расположены с обеих сторон корпуса и обеспечивают плавную регулировку на любом увеличении.
- - Грубый ход: 2 мм
- - Точный ход: 0.2 мм
Система портов и адаптеров
Микроскоп оборудован тремя оптическими портами: левым, правым и центральным с возможностью распределения светового потока.
- - Режимы: 100:0 / 20:80 / 0:100
- - Поддержка C-Mount адаптеров для подключения цифровых камер

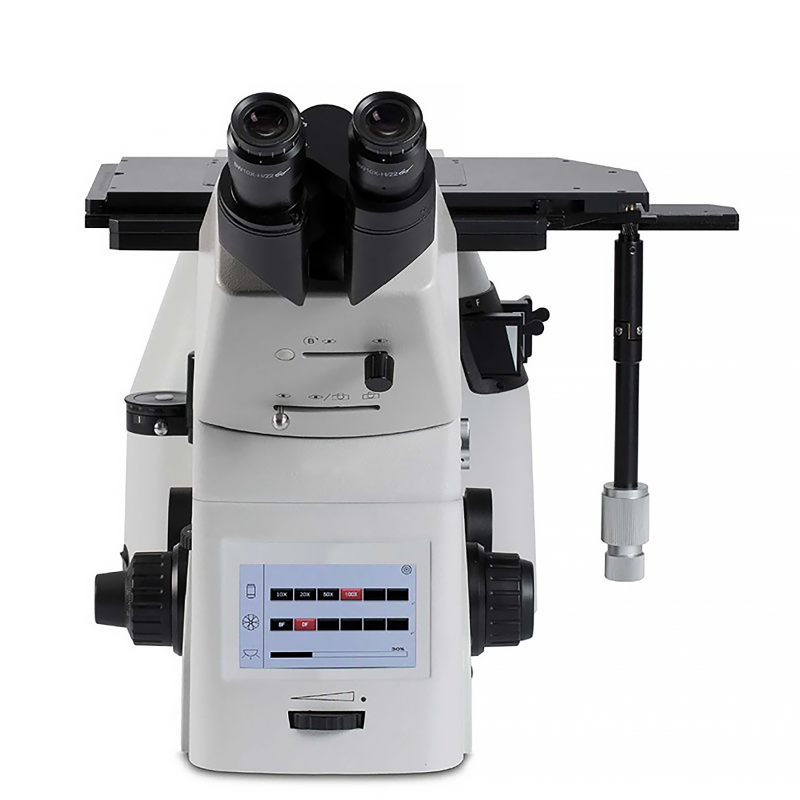

Интеграция экрана и управления
Опциональная комплектация включает LCD-экран с функцией LiveView и встроенной камерой. Для комплектаций с кодировкой или моторизацией доступно:
- - Кодированное управление турелью и настройками
- - Совместимость с программным обеспечением для измерений и документирования
Преимущества Nexcope NIM 920
- - Надёжная и точная механика
- - Широкий выбор оптики и аксессуаров
- - Гибкость конфигурации под задачи пользователя
- - Высокое качество визуализации
- - Поддержка цифровых и моторизованных функций
| Параметр | Значение |
|---|---|
| Тип микроскопа | Инвертированный металлографический |
| Оптическая система | Бесконечно-корригированная, планахроматическая |
| Увеличение | 50× – 1000× |
| Методы наблюдения | Светлое поле (стандарт), тёмное поле, поляризация (опционально) |
| Источник освещения | LED, отражённый свет |
| Объективы | Планахроматы: 5×, 10×, 20×, 50×, 100× |

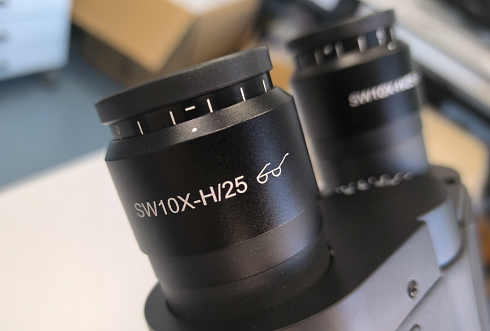

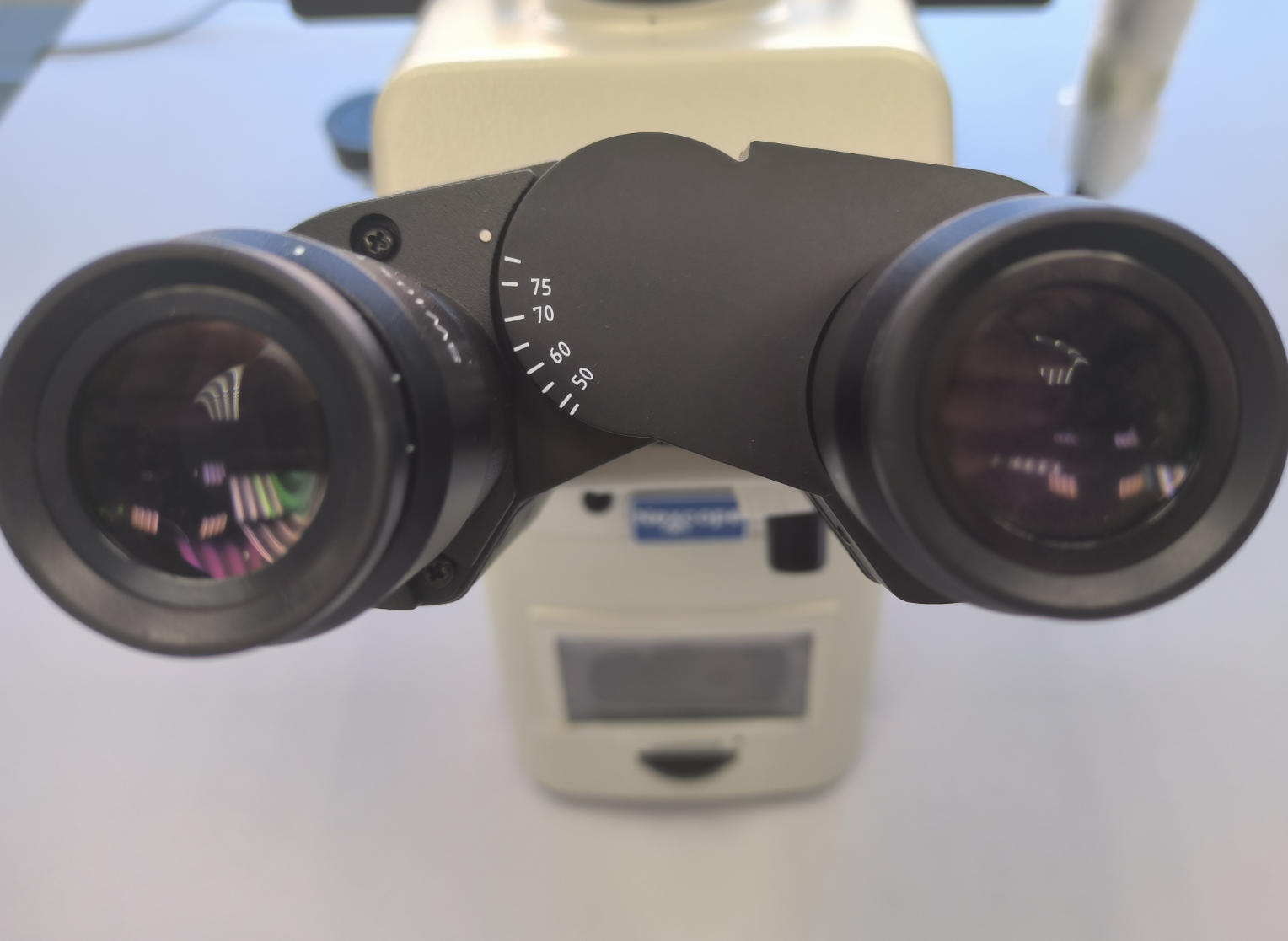

| Окуляры | Широкоугольные 10×/22 мм |
| Фокусировка | Коаксиальная, грубая и точная, шаг 0.002 мм |
| Столик | Механический, перемещение по осям XY |
| Цифровая камера | Встроенная (опционально), 5–12 Мп, HDMI/USB |
| Экран | LCD 10–11.6″ (опционально) |
| Программное обеспечение | Измерения, аннотации, фото/видео (опция) |
| Питание | 100–240 В, 50/60 Гц |
| Габариты и вес | Около 20–25 кг (в зависимости от конфигурации) |
